基板設計
お客様の思想、構想を踏まえた、最適な材料・層構成のご提案
高速伝送等、電気特性を考慮したデザインルールのご提案
設計環境：Allegro PCB Editor（Cadence）他
※その他のソフト対応可能です。お問い合わせ下さい。
プリント基板設計技能士1級取得者が設計を担当します！
大型基板、小型基板、高密度基板等、柔軟に対応。
伝送線路シミュレーション（SI/PI）電磁界解析対応可能
開発環境
- OrCAD PCP
- Allegro PCB Editor
- CADVANCE
設計実績
- 多蔵基板(24層)
- IVH、ビルドアップ基板
- リジットフレキ基板
- 特性インピーダンス制御基板

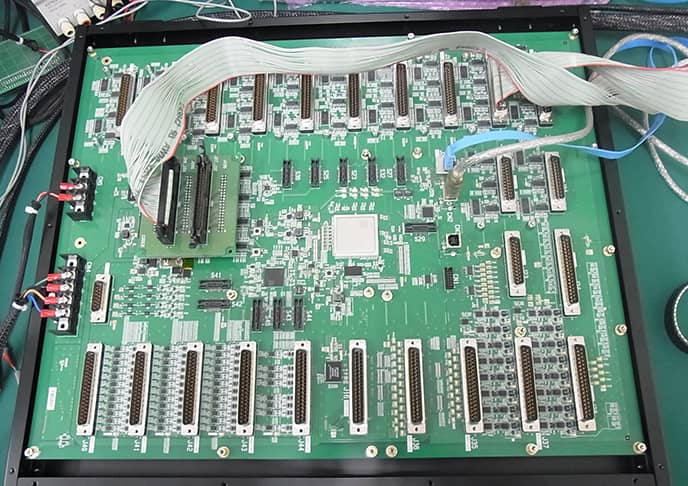

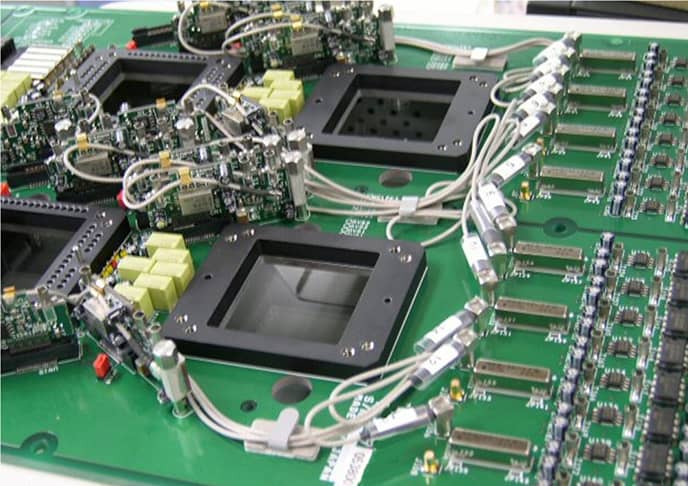

- 半導体テスター基板
- 宇宙関連試験装置基板
- パーキングシステム基板
- 医療機器基板
製造実績
- CMOSセンサー画像処理装置800Mbps
- 1Gbit Ethernet
- NTPサーバ装置
- 10Gbit Ethernet
- 通過型パケット処理装置
- CPU（PowerPC、Microblaze）
- PCI、PCI-X コントローラ
- DDR2 メモリI/F コントローラ
- 医療機器用画像処理装置
- メディアコンバータ（Ethernet、光）
